PG 20W/5050

PG产品是5050平面封装系列产品,PG LED器件内置多颗大功率芯片,采用灵活地电路设计方式,可实现“6V 或 12V”终端驱动应用要求。在高端移动照明中要求的光斑投影均匀性(无光斑投影“十字暗区”现象),有极佳的表现。同时,PG导热系数>170W/K,耐大电流封装技术(额定工作电流高达:1400mA),高亮度出光产品(产品典型工作电流下:亮度可达1200lm)且其色区命中率可达98%以上

产品特征

陶瓷封装,高亮度,高光效

尺寸:5.2mmx5.2mmx0.9mm

根据ANSI 标准分档

适于SMT 贴片

发光角度:120°

包装:最大700 颗/卷

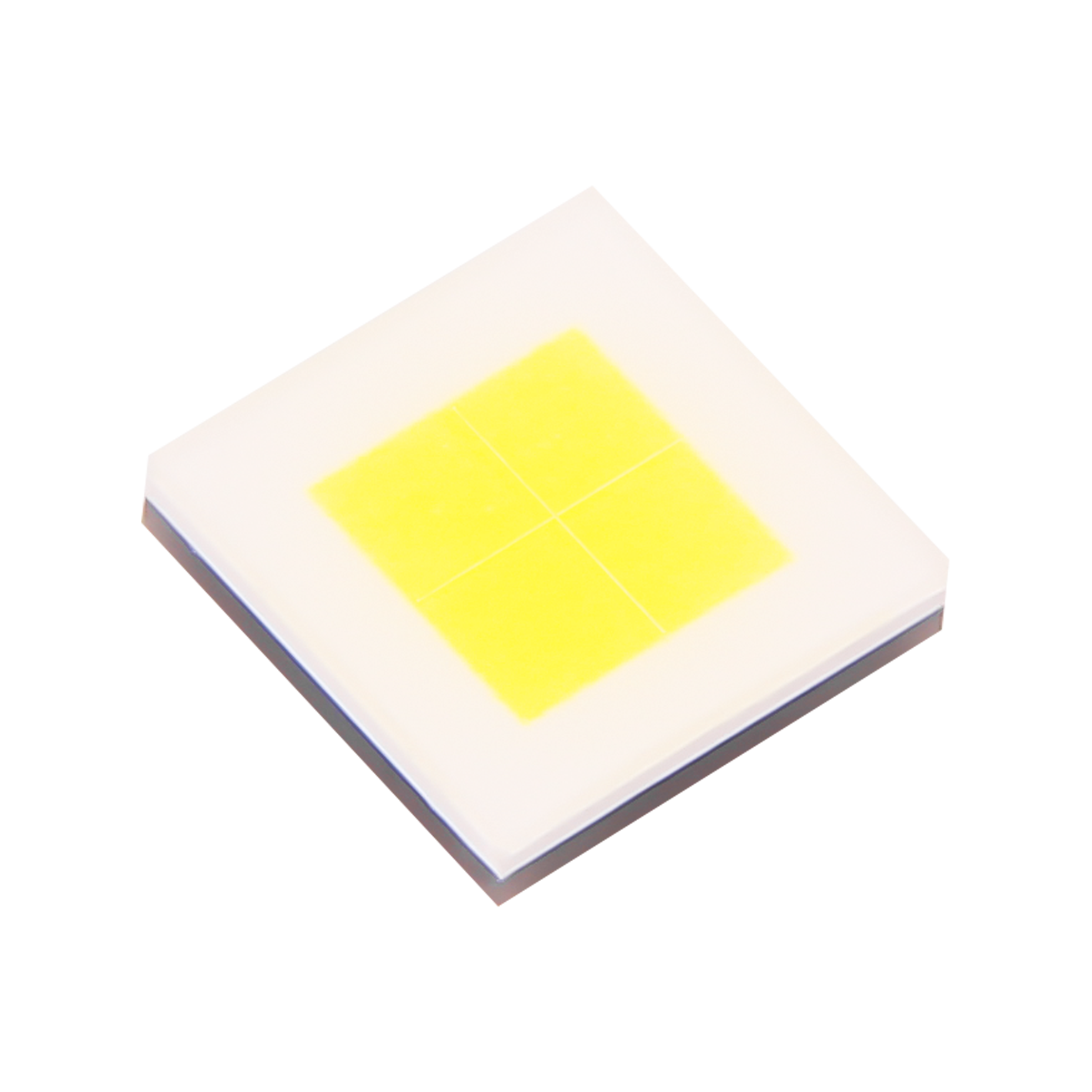

产品展示

电性参数: (T solder pad =25 ℃,IF=1400mA)
常规色温/K典型显指亮度等级 / 最小光通量 (lm)
K4M2M4N5
1290138014701560
600070


应用领域

室内外照明

移动照明

车用照明

文献资料

规格书:

LBQ3-70-80_060  PG_Data Sheet  A03.pdf


CAD(3D):

PG 3D.zip


光学文件链接:

https://pan.baidu.com/s/10Aea7wR-R1Qp_5SN9OUC1w?pwd=e7kf

提取码:e7kf
