ASL系列 筛选

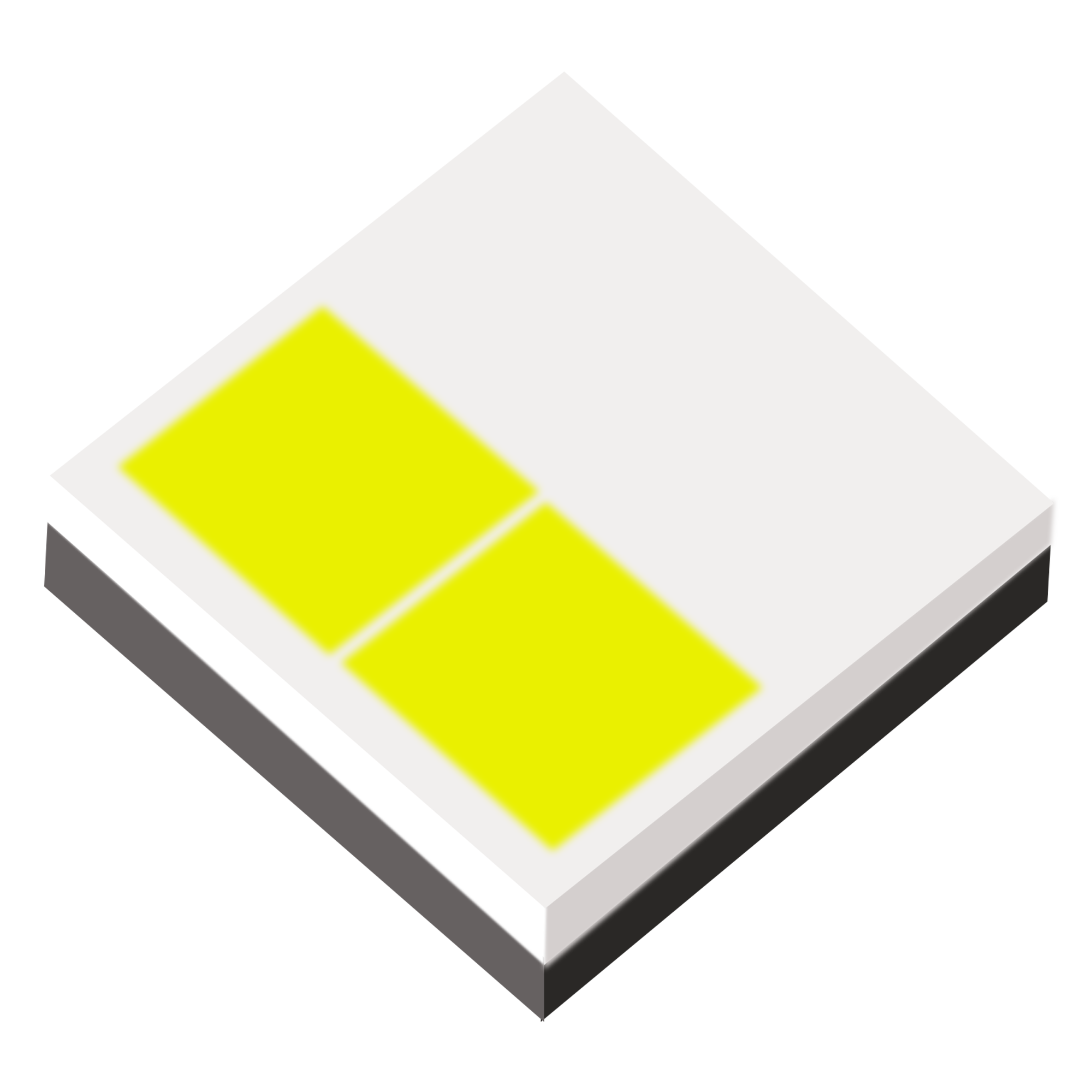

ASL2 6W

平面封装产品,白光光源,采用PIG (Phosphor in Glass) 技术,高导热陶瓷基板、共晶工艺焊接、朗伯形貌发光、光色均匀、高光密度、高光效。

产品优势

热电分离设计、热阻低

高光密度、高光效

单面出光、完美点光源产品

高性价比、高可靠性

产品特征

陶瓷封装,高亮度,高光效

尺寸:3.00mmx2.73mmx0.8mm

根据ANSI标准分档

AEC-Q102认证

适于SMT贴片

发光角度:120°

包装:3000pcs/卷

推荐使用电流1000mA

产品展示

电性参数: (T solder pad =25 ℃,IF=1000mA)
项目  等级
色区块 (K)5400~58505600~61005850~63506100~6650
光通量 (lm)630-710710-800800-900900-1000
电压 (V)6.0~6.46.4~6.86.8~7.27.2~7.6


应用领域

近光灯

远光灯

雾灯

日行灯/位置灯

文献资料

规格书:

ASL2规格书 Data Sheet-A05.pdf


光学文件:

晶能 ASL2 1A_LUCID.zip

晶能 ASL2 1A_ASAP.zip

晶能 ASL2 1A_LightToolsBinary.zip

晶能 ASL2 1A_OPTIS(SPEOS).zip


CAD(3D):

ASL2 3D .zip


其他光学文件格式链接:

https://pan.baidu.com/s/1OAdHbAjqwGrcSo1rNJOdUQ?pwd=1y7t

提取码:1y7t
